系统门窗注胶角码顶端固定填充槽
一种挤压铝合金型材注胶角码立体结构所示，系统门窗注胶角码加工胶上填充槽和胶下填充槽制作的注胶角码立体结构，4是3注胶角码镶嵌直角厚度调整片立体结构，其中：1是直角形注胶角码，2是连接板，3是连接板孔，4是胶外填充槽，5是胶内填充槽，6是胶上填充槽，7是胶下填充槽，8是上固定端，9是上固定端减重孔，10是挤压上固定槽。
11是下固定端，12是下固定端减重孔，13是挤压下固定槽，18是胶上侧填充槽，19是胶下侧填充，20是直角厚度调整片。

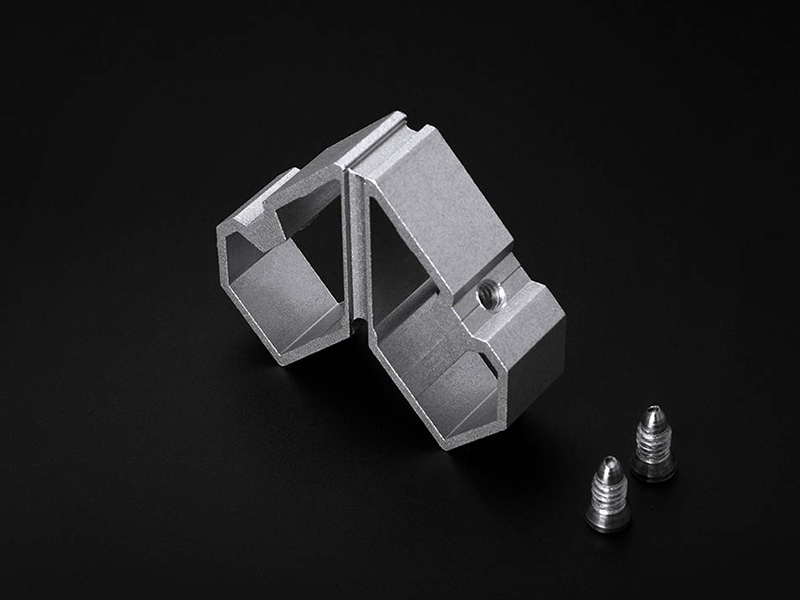

挤压机或压铸机将铝合金制作成直角形角码1，直角形角码1上固定端8设角码上固定端减重孔9，连接板2外侧设胶外填充槽4，连接板2内侧设胶内填充槽5，连接板2设胶连接孔3，连接板2上部加工胶上填充槽18，连接板2下部加工胶下填充槽19，连接板孔3与胶上填充槽18和胶下侧填充槽19连通，连接板孔3和胶上侧填充槽18和胶下侧填充槽19和胶外填充槽4和胶内填充槽5相互连通，系统门窗注胶角码制作成铝合金直角形注胶角码1。
