结合附图对本实用新型作了进一步的详细说明。注胶角码相同的零件用相同的参考标记表示。需要注意的是，以下描述中所用的“前”、“后”、“左”、“右”、“上”、“下”是指图中的方向，“下”和“上”、“内”、“外”分别指朝向或远离某一特定零件几何中心的方向。

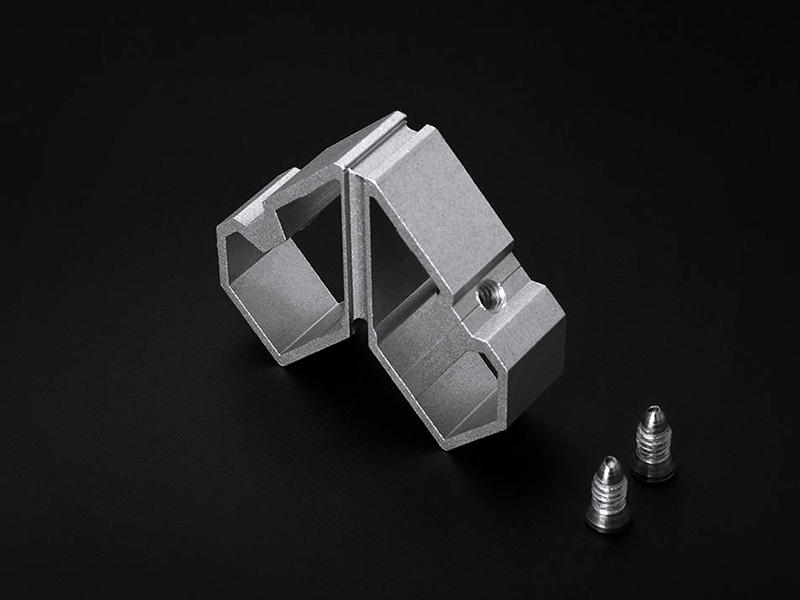

注胶角码整体呈L形，包括两臂1，两臂1的结合处设有一圈连续导胶槽2。在两臂1的接头外侧设有注胶槽4，注胶槽4与导胶槽2连通。
在支撑臂1的上下表面橡胶导槽2的中部设有凸条3，凸条3沿两支撑臂1接合处的45度对角线方向设有。
注胶角码安装完成后，凸条3覆盖横框与立框连接处的缝隙（可与图2组合），与横框、立框内壁对接。
所述导胶槽2的端部两侧连通有加强槽21，所述补强槽21可位于所述支撑臂1外侧的相邻两侧、两支撑臂1的接合处、分别靠近所述支撑臂1的内侧和外侧。
两个臂1的每个臂1上有一个定位槽5，每个定位槽5的外侧有一个附加的定位槽6。附加定位槽6和定位槽5的形状相同。
